Для чего используется PA6? Приложения, свойства и руководство PA6 GF

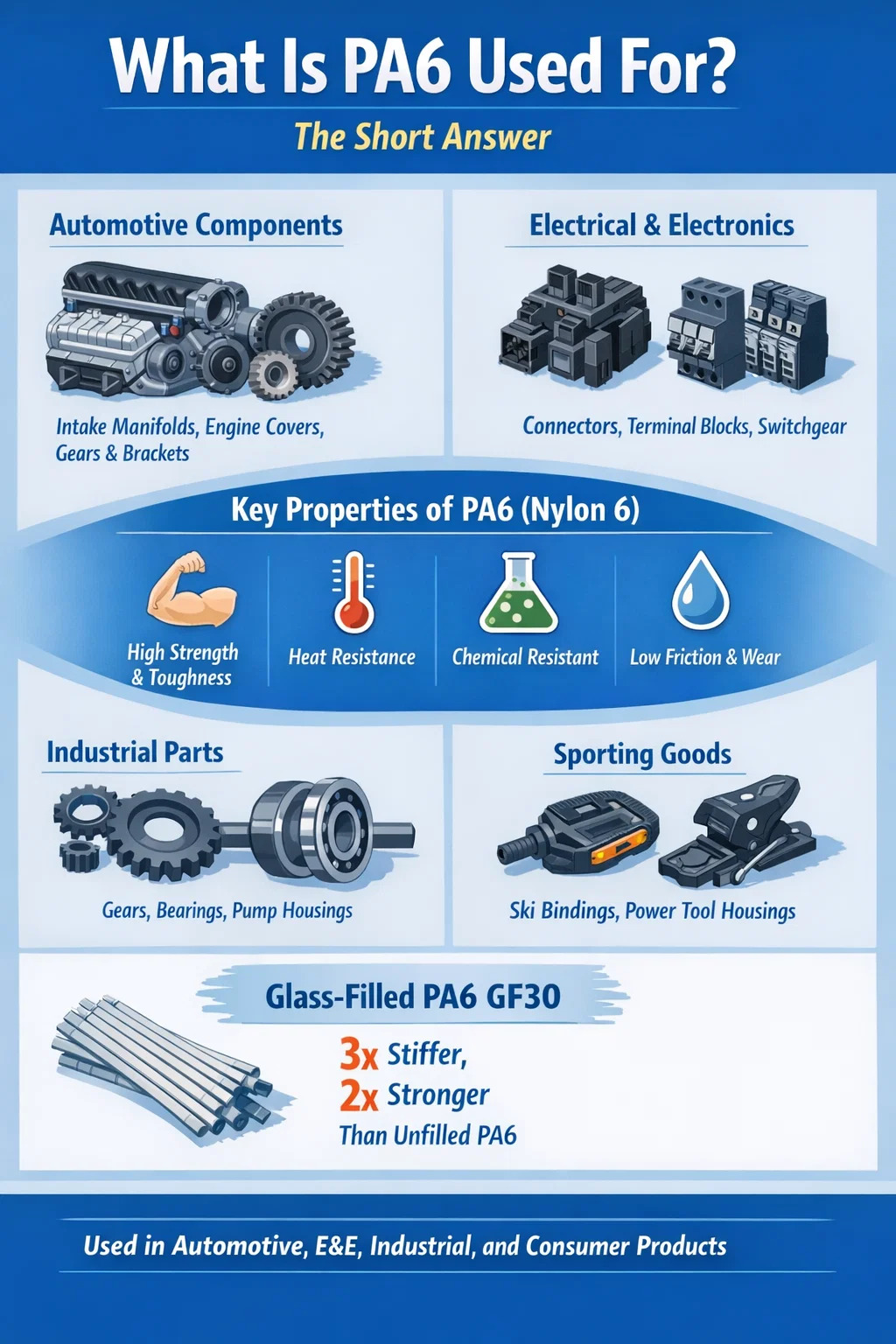

Для чего используется PA6? Короткий ответ

PA6, также известный как Полиамид 6 или Нейлон 6, является одним из наиболее широко используемых технических термопластов в мире. Он используется в первую очередь для структурных и механических компонентов, которые требуют сочетания прочности, ударной вязкости, химической стойкости и способности формоваться в сложные геометрические формы. От деталей автомобильных двигателей до промышленных механизмов, электрических разъемов и потребительских спортивных товаров — PA6 используется везде, где инженерам нужен материал, который надежно работает под нагрузкой, нагревом и повторяющимися циклами напряжений.

При армировании стекловолокном, обычно называемом Материалы PA6 GF (стеклонаполненный полиамид 6) — его механические свойства значительно улучшаются, что делает его прямым конкурентом литому под давлением алюминию и цинку во многих несущих конструкциях. Мировой рынок полиамидов превысил 6,2 млрд долларов США в 2023 году , при этом PA6 и его усиленные марки представляют значительную долю этого спроса.

В этой статье подробно рассказывается, где и почему используется PA6, как армирование стекла меняет уравнение, как выглядят реальные показатели обработки и производительности и как выбрать правильный сорт для вашего применения.

Основные свойства, которые делают PA6 таким универсальным

Прежде чем углубляться в конкретные приложения, полезно понять, почему в первую очередь выбран PA6. Его профиль свойств действительно сбалансирован — он не превосходит ни одну область за счет всего остального, что и делает его столь широко применимым.

Механическая прочность и ударная вязкость

Ненаполненный PA6 имеет предел прочности примерно 70–85 МПа удлинение при разрыве 30–150 % в зависимости от содержания влаги. Такое сочетание означает, что материал может поглощать значительные удары без разрушения — основная причина, по которой он используется в корпусах и крышках, подвергающихся падениям или вибрационным нагрузкам. Его ударная вязкость по Изоду с надрезом обычно находится в диапазоне 5–10 кДж/м² в сухом формованном состоянии, значительно повышаясь при доведении до равновесного содержания влаги.

Тепловые характеристики

Ненаполненный PA6 имеет температуру плавления около 220°С и температура теплового отклонения (HDT) примерно 65°C при нагрузке 1,8 МПа, что скромно для требовательных условий эксплуатации под капотом автомобиля. Однако, как только добавляется армирование стекловолокном, HDT резко возрастает. ПА6 ГФ30 (30% стекловолокна) достигает значений HDT 200–215°С при давлении 1,8 МПа, что открывает возможности для применения под капотом и для других применений при повышенных температурах, с которыми ненаполненные марки просто не могут справиться.

Химическая стойкость

PA6 устойчив к широкому спектру химикатов: углеводородам, маслам, смазкам, многим растворителям и разбавленным основаниям. Он хорошо справляется с бензином, моторным маслом, тормозной жидкостью и чистящими средствами — все они распространены в автомобильной среде. Однако он подвергается воздействию сильных кислот, фенолов и окислителей, поэтому проверки химической совместимости обязательны для любой влажной химической среды.

Трибологические свойства

PA6 обладает низким коэффициентом трения и хорошей износостойкостью по отношению к стали и другим твердым поверхностям. Вот почему шестерни, втулки и поверхности подшипников, изготовленные из PA6, часто работают без внешней смазки в легких условиях эксплуатации. Самосмазывающийся характер материала обусловлен его полукристаллической структурой и низкой поверхностной энергией по сравнению со многими металлами.

Поглощение влаги — переменная, которую должен учитывать каждый

PA6 поглощает влагу из атмосферы, уравновешиваясь примерно Содержание воды 2,5–3,5% при стандартных условиях (23°C, относительная влажность 50%) и до 9–10% при полном погружении. Влага действует как пластификатор: она увеличивает гибкость и ударную вязкость, одновременно снижая модуль упругости и предел текучести. Это не обязательно является недостатком — PA6, кондиционированный в условиях равновесия, часто превосходит сухой в формованном состоянии в сценариях динамической нагрузки — но изменения размеров должны учитываться при любой точной конструкции.

Материалы PA6 GF: как стекловолокно меняет все

Стеклонаполненный PA6 — обычно обозначаемый ПА6 ГФ15, PA6 GF30 или ПА6 ГФ50 (что означает содержание стекловолокна 15%, 30% или 50% по весу) — представляет собой класс материала, принципиально отличающийся от ненаполненного базового полимера. Короткие стеклянные волокна, входящие в состав матрицы, создают композитную микроструктуру, которая более эффективно передает нагрузку, противостоит ползучести при длительных нагрузках и сохраняет стабильность размеров в более широком диапазоне температур.

Переход от ненаполненного материала к GF30 примерно утраивает жесткость и более чем вдвое увеличивает прочность на разрыв. В то же время содержание стекловолокна вытесняет полимер, уменьшая объемную долю материала, способного впитывать влагу, поэтому стабильность размеров существенно улучшается. PA6 GF30 — «рабочая лошадка» в большинстве конструкционных применений и является эталоном, с которым сравнивают другие армированные конструкционные термопласты.

PA6 GF50, хотя и впечатляет на бумаге, имеет некоторые недостатки: более высокую плотность, пониженную ударопрочность по сравнению с GF30 и большую анизотропию (свойства направления потока и поперечного потока значительно различаются). Обычно его используют в тех случаях, когда максимальная жесткость не подлежит обсуждению, а ударные воздействия не являются основной расчетной нагрузкой.

Автомобильная промышленность: крупнейший единый рынок для PA6

Автомобильный сектор потребляет больше PA6, особенно материалов PA6 GF, чем любая другая отрасль. В одном современном легковом автомобиле содержится примерно От 10 до 18 кг полиамидных компонентов , при этом на PA6 и PA66 приходится большая часть этого количества. Стремление к облегчению транспортных средств для достижения целей по выбросам ускорило замену металлических деталей узлами из стеклонаполненного нейлона.

Компоненты двигателя и подкапотного пространства

PA6 GF30 и GF35 являются предпочтительными материалами для изготовления впускных коллекторов, крышек двигателя, корпусов термостатов, корпусов воздушных фильтров и торцевых крышек охладителя наддувочного воздуха. Эти детали работают при постоянных температурах 120–150°C с пиками выше 180°C и подвергаются воздействию охлаждающей жидкости, масляного тумана и паров топлива. Замена алюминиевых впускных коллекторов на компоненты PA6 GF, начиная с 1990-х годов, продемонстрировала экономию веса на 40–60% на компонент сохраняя при этом структурную целостность и позволяя создавать более сложную внутреннюю геометрию посредством литья под давлением, отливку которой было бы сложно или дорого.

Детали системы охлаждения

Концевые бачки радиатора, расширительные бачки, корпуса водяных насосов и соединители труб охлаждающей жидкости обычно отливаются из материалов PA6 GF, поскольку этот материал выдерживает длительное воздействие охлаждающей жидкости на основе этиленгликоля при рабочих температурах без гидролитического разложения — при условии, что используется соответствующий термостабилизированный сорт. Устойчивые к гидролизу марки PA6 GF специально разработаны для продления срока службы свыше 200 000 км или 15 лет.

Структурные и полуструктурные детали

Передние держатели (конструкционный модуль за облицовкой бампера), кронштейны педалей, основания дверных ручек, корпуса зеркал и различные системы кронштейнов обычно изготавливаются из PA6 GF30 или PA6 GF35. Эти приложения требуют как жесткости, так и управления энергией удара — баланс, с которым армированный стекловолокном нейлон справляется лучше, чем многие конкурирующие материалы эквивалентной массы.

Компоненты топливной системы

PA6 используется для разъемов топливопроводов, корпусов топливных фильтров и компонентов системы удаления паров. Его устойчивость к углеводородам и способность достигать жестких допусков по размерам посредством литья под давлением, что имеет решающее значение для герметичности топливных фитингов, делают его стандартным выбором. Нормативные требования к низкой проницаемости в топливных системах привели к разработке многослойных топливопроводов PA6 с барьерными слоями, но структурный внешний слой остается нейлоном.

Применение в электротехнике и электронике

PA6 является доминирующим материалом в секторе электротехники и электроники (E&E), где его сочетание диэлектрических свойств, огнестойкости (в модифицированных марках), стабильности размеров и технологичности охватывает широкий спектр компонентов.

Разъемы и клеммные колодки

Электрические разъемы — от разъемов автомобильных жгутов проводов до промышленных клеммных колодок — относятся к числу наиболее объемных применений PA6 в мире. Точность размеров материала, устойчивость к ползучести под действием сил вставки металлических контактов и совместимость с процессами пайки (особенно термостабилизированных марок) делают его хорошо подходящим. Материалы PA6 GF особенно распространены в многоконтактных разъемах, где точность совмещения контактов имеет решающее значение в течение срока службы.

Автоматические выключатели и распределительные устройства

Огнестойкие марки PA6 (FR PA6, часто безгалогенные) предназначены для корпусов автоматических выключателей, оснований реле и компонентов распределительных устройств. Эти оценки достигают Рейтинг UL94 V-0 при толщине стенки 0,8 мм или 1,6 мм, сохраняя при этом механическую целостность, необходимую для выдерживания дугового короткого замыкания.

Прокладка кабелей и кабелепровод

Гофрированный кабелепровод PA6, кабельные стяжки и кабельные вводы входят в стандартную комплектацию промышленной электропроводки. Кабельные стяжки PA6 сохраняют силу зажима в диапазоне температур от -40°C до 85°C и устойчивы к разрушению под воздействием ультрафиолета в стабилизированных сортах — свойства, которые объясняют их повсеместное распространение в автомобильных жгутах проводов и наружных электроустановках.

Корпуса для электронных устройств

Корпуса электроинструментов, корпуса промышленных датчиков, корпуса измерительного оборудования и корпуса двигателей часто изготавливаются из материалов PA6 или PA6 GF. Стеклонаполненные марки противостоят короблению даже в тонкостенных секциях и обеспечивают жесткость, необходимую для плотной сборки внутренних компонентов, таких как монтажные стойки для печатных плат и элементы крепления с защелками.

Промышленное оборудование и инженерные компоненты

PA6 имеет долгую историю в промышленном оборудовании именно потому, что его можно изготавливать из экструдированных стержней и пластин, отливать большими секциями или литьем под давлением в больших объемах. Каждый маршрут обработки подходит для разных масштабов применения.

Шестерни, кулачки и компоненты привода

Редукторы PA6 используются в офисном оборудовании, бытовой технике, машинах легкой промышленности и автомобильных вспомогательных системах (стеклоподъемники, регуляторы сидений, смешанные двери HVAC). При значениях PV (давление-скорость) ниже примерно 0,1 МПа·м/с , незаполненный PA6 работает по стали без смазки. Выше этого порога рекомендуется приработка со смазкой. Шестерни PA6 со стеклонаполнителем обеспечивают более высокую грузоподъемность, но жертвуют некоторыми самосмазывающимися свойствами, присущими ненаполненному классу, и демонстрируют более высокий износ контртела — компромисс, который необходимо оценивать для каждого применения.

Подшипники, втулки и изнашиваемые накладки

Литой полиамид PA6 (мономерное литье) используется для изготовления колец подшипников большого диаметра, направляющих конвейерных лент и изнашиваемых пластин в сельскохозяйственном, горнодобывающем и погрузочно-разгрузочном оборудовании. Литой нейлон может производиться секциями весом до нескольких сотен килограммов и подвергаться механической обработке с точными допусками. Его коэффициент трения по стали в условиях сухого хода обычно составляет 0,15–0,35 , что приемлемо для многих низкоскоростных подшипников, где бронзовые или бронзовые вкладыши из ПТФЭ в больших масштабах были бы непомерно дорогостоящими.

Обращение с жидкостями — насосы и клапаны

Крыльчатки PA6, корпуса насосов, корпуса клапанов и трубопроводная арматура работают с водой, слабыми кислотами, углеводородами и технологическими химикатами в широком диапазоне промышленных сред. Коррозионная стойкость PA6 по сравнению с металлическими аналогами исключает риск гальванической коррозии и сокращает циклы технического обслуживания. В жидкостных системах с более высоким давлением или более высокой температурой материалы PA6 GF заменяют ненаполненные марки, чтобы сохранить стабильность размеров при постоянной нагрузке давлением.

Структурные профили и ограждения машин

Экструдированные профили PA6 используются для структурного каркаса в автоматизированном сборочном оборудовании, роботизированных рабочих органах и ограждениях машин. Удельная жесткость материала (жесткость на единицу веса) выгодно конкурирует с алюминием при контроле содержания влаги. Многие машиностроители выбирают профили PA6 GF для кареток линейных направляющих и направляющих пневматических цилиндров, поскольку этот материал обеспечивает чистоту обработки, гасит вибрацию и не требует антикоррозионных покрытий, которые требуются для стали.

Потребительские товары и спортивные товары

Сочетание прочности, качества поверхности и способности к окрашиванию PA6 (нейлон легко воспринимает красители) делает его распространенным выбором в потребительских товарах, где важны как эстетика, так и долговечность.

• Лыжные крепления и пряжки для ботинок: материалы PA6 GF выдерживают высокие статические и динамические нагрузки лыжных креплений, выдерживают низкие температуры -30°C без хрупкого разрушения.
• Компоненты велосипеда: переключатели передач, тормозные рычаги и зажимы руля на велосипедах среднего класса используют PA6 GF30 для уменьшения веса по сравнению с алюминием при сохранении жесткости.
• Рамы для багажа и молнии: YKK и другие производители застежек-молний в значительной степени полагаются на PA6 при изготовлении зубцов и корпусов застежек-молний — прочность материала и низкое трение относительно самого себя являются идеальными свойствами для механизмов застежек-молний.
• Электроинструменты: корпуса сверл, корпуса циркулярных пил и защитные кожухи шлифовальных машин из PA6 GF поглощают вибрацию двигателя, противостоят нагреву корпуса двигателя и обеспечивают структурную жесткость, необходимую для поддержания центровки подшипников.
• Корпуса для зубных щеток и средств личной гигиены: классы PA6, контактирующие с пищевыми продуктами (соответствующие нормам FDA или правилам ЕС о контакте с пищевыми продуктами), обеспечивают безопасные, долговечные корпуса с превосходным качеством поверхности.

Применение текстиля и волокон

Волокно PA6, продаваемое под такими торговыми марками, как Perlon, представляет собой основную категорию использования, которая полностью отделена от технических применений, связанных с литьем под давлением и экструзией, обсуждавшихся выше. Филаментная пряжа PA6 подвергается прядению из расплава в волокна с прочностью на разрыв в диапазоне 4–6 сН/дтекс , с удлинением при разрыве около 20–40% — свойства, позволяющие использовать его для чулочно-носочных изделий, нижнего белья, спортивной одежды и технического текстиля.

В техническом текстиле волокна PA6 встречаются в шинном корде (часто в сочетании со стальным кордом в диагональных шинах), конвейерных лентах, канатах и ​​сетках для морского применения, а также в фильтрующих тканях. Шинный корд PA6 обрабатывается с чрезвычайно высокой степенью вытяжки для выравнивания полимерных цепей и достижения прочности выше 8 сН/дтекс , обеспечивая усталостную устойчивость, необходимую для многократного использования в циклических поездках покрышек.

Ковровая пряжа является еще одним важным направлением применения волокна: ковровое волокно PA6 занимает значительную долю рынка ковров для жилых и коммерческих помещений, конкурируя с PA66 и полиэстером по соображениям экономической эффективности. Ковры PA6 можно повторно плавить и повторно прясть по окончании срока службы, что привело к разработке программ возврата и переработки ковров (в частности, процесса Aquafil ECONYL®, который растворяет ковры PA6 и рыболовные сети обратно до мономера капролактама).

Медицинские и пищевые приложения

Некоторые сорта PA6 сертифицированы на соответствие требованиям, касающимся контакта с пищевыми продуктами, в соответствии с Регламентом ЕС 10/2011 или правилами FDA 21 CFR. Эти марки используются в компонентах оборудования для пищевой промышленности — звеньях конвейерных цепей, направляющих, поверхностях разделочных досок и деталях насосов для перекачивания пищевых жидкостей. Материал можно очищать паром и стандартными пищевыми дезинфицирующими средствами.

В производстве медицинского оборудования PA6 используется для неимплантируемых компонентов: соединителей катетеров, ручек хирургических инструментов, лотков для стерилизации и корпусов оборудования. Его способность выдерживать повторяющиеся циклы парового автоклавирования (121°C, 134°C) — особенно в случае армированных стекловолокном марок — делает его более подходящим для переработки, чем многие другие технические термопласты. PA6 не используется для имплантируемых устройств из-за его гидролитической чувствительности в физиологических условиях в течение длительного времени.

Как правильно выбрать класс PA6

Семейство материалов PA6 охватывает десятки коммерческих марок. Чтобы выбрать правильный вариант, необходимо сопоставить профиль свойств конкретного сорта с требованиями приложения. Следующая структура охватывает наиболее распространенные точки принятия решений.

Критический момент, который часто упускают из виду: Если не указано иное, значения в технических характеристиках всегда указаны в сухом виде. . Для любого структурного расчета с использованием PA6 в реальной среде используйте условные значения (равновесная относительная влажность 50% или полное насыщение, в зависимости от условий эксплуатации). Проектирование с использованием модуля упругости при растяжении в сухом виде и последующее применение во влажной среде может привести к значительно более высоким, чем прогнозировалось, прогибам и скоростям ползучести.

PA6 против PA66: понимание практической разницы

PA6 и PA66 часто путают или используют как синонимы в нетехнических обсуждениях. Они структурно схожи (оба представляют собой полиамиды со схожим химическим составом повторяющихся звеньев), но различаются ключевыми моментами, которые влияют на выбор материала.

• Температура плавления: PA66 плавится примерно при 260°C по сравнению с 220°C у PA6, что дает PA66 термический край в незаполненной форме. Однако оба достигают одинаковых значений HDT при сильном армировании стеклом.
• Поглощение влаги: PA6 поглощает немного больше влаги, чем PA66 в эквивалентных условиях, что приводит к незначительно большему изменению размеров.
• Обработка: PA6 имеет более широкое и низкое окно обработки, что упрощает формование тонкостенных изделий сложной формы. Его более низкая вязкость расплава при температурах обработки также способствует смачиванию стекловолокна во время компаундирования.
• Стоимость: PA6 синтезируется из капролактама, а PA66 — с использованием адипиновой кислоты и гексаметилендиамина. Рыночные цены колеблются, но PA6 обычно На 5–15% дешевле за килограмм, что имеет значение в масштабе.
• Пригодность к вторичной переработке: PA6 может быть деполимеризован обратно в мономер капролактама с высоким выходом восстановления, что поддерживает рециркуляцию по замкнутому циклу. Деполимеризация PA66 технически возможна, но в меньшем масштабе коммерчески развита.

Для большинства применений при температуре эксплуатации ниже 150°C материалы PA6 GF работают так же, как PA66 GF, но стоят дешевле. При температуре выше 150°C или в тех случаях, когда набухание под воздействием влаги имеет решающее значение, стоит оценить PA66 или полиамиды с более высокими характеристиками (PA46, PA6T/66).

Обработка материалов PA6 и PA6 GF: основные соображения

Чтобы получить максимальную отдачу от материалов PA6 GF, необходимо уделять внимание условиям обработки, которые несколько отличаются от таких обычных термопластов, как ПП или АБС.

Сушка

PA6 гигроскопичен и перед обработкой его необходимо высушить. Стандартные условия сушки: 80°C в течение 4–6 часов в осушающей сушилке (точка росы ниже -30°C) для снижения содержания влаги ниже 0,2% при литье под давлением. Недостаточная сушка приводит к гидролитической деградации полимерных цепей при обработке расплава, что приводит к снижению вязкости, появлению дефектов расплывания и значительному снижению механических свойств отливаемой детали.

Температура плавления

Температура расплава PA6 при литьевом формовании обычно варьируется от 240–280°С , в зависимости от толщины стенки и геометрии детали. Температура формы 60–90°C способствует хорошей кристалличности и чистоте поверхности. Для материалов PA6 GF пребывание в пределах этого окна также сохраняет длину волокна — чрезмерная температура плавления в сочетании с агрессивной скоростью шнека разрушает волокна и снижает механические характеристики.

Ориентация волокон и линии сварки

Стеклянные волокна в материалах PA6 GF преимущественно выравниваются вдоль направления потока во время литья под давлением. Это создает анизотропные свойства: деталь значительно жестче и прочнее в направлении потока, чем поперек него. Линии сварного шва (где встречаются два фронта потока) в деталях PA6 GF могут иметь предел прочности до 30–50% от общей стоимости поскольку волокна располагаются параллельно линии сварки и соединяются только через полимерную матрицу. Расположение ворот и конструкция детали должны минимизировать количество сварных швов в зонах высоких напряжений.

Коробление и усадка

Материалы PA6 GF усаживаются по-разному: примерно 0,3–0,7 % по направлению потока и 0,8–1,3% поперек потока для марок GF30. Эта дифференциальная усадка является основной причиной коробления плоских или полуплоских деталей. Размещение ворот и проектирование деталей на основе моделирования имеют важное значение для плоских панелей и крышек, изготовленных из материалов PA6 GF.

Устойчивое развитие и переработка PA6

PA6 находится в лучшем положении, чем многие инженерные полимеры, с точки зрения экономики замкнутого цикла из-за его способности к деполимеризации. Процесс ECONYL® (Aquafil) восстанавливает капролактам из бывших в употреблении отходов PA6, включая ковры, рыболовные сети и промышленные отходы, и повторно полимеризует его до первичного качества PA6. Эта химия замкнутого цикла была проверена в коммерческом масштабе. более 100 000 тонн отходов ПА6 были обработаны через систему регенерации ECONYL® по состоянию на недавнюю отчетность.

Для материалов PA6 GF переработка является более сложной, поскольку стекловолокно не может быть восстановлено в его первоначальной длине с помощью стандартной механической переработки — истирание волокна во время повторной обработки уменьшает длину волокна и, следовательно, механические характеристики. Однако механически переработанный PA6 GF25 или GF30 может быть переработан для использования в приложениях с меньшим содержанием клетчатки. Химическая переработка обратно в мономер рассматривает стекло как остаток, который необходимо отделить, но обеспечивает незагрязненный капролактам из полимерной фракции.

Биологические маршруты PA6 находятся в стадии коммерческой разработки. Капролактам теоретически может быть получен из лизина биологического происхождения или циклогексана из биологических источников, хотя коммерческий PA6 полностью биологического происхождения еще не производится в значимых масштабах. Несколько производителей объявили о пилотных программах, нацеленных Содержание капролактама на биологической основе 30–100 %. в течение ближайшего десятилетия, что существенно сократит углеродный след производства PA6 по сравнению с нынешним нефтехимическим маршрутом.

Когда PA6 — неправильный выбор

Понимание ограничений PA6 так же важно, как и знание его сильных сторон. Существуют приложения, в которых PA6 — даже в форме стеклонаполнителя — является неподходящим материалом, независимо от стоимости:

• Высокая постоянная температура выше 180°C: Даже материалы PA6 GF начинают терять механические свойства при длительной температуре выше 180°C. Для применений в этом диапазоне требуются высокотемпературные полиамиды (PA46, PA6T, PA9T) или неполиамидные конструкционные полимеры (PPS, PEEK).
• Сильнокислотные среды: Концентрированные кислоты быстро гидролизуют амидные связи PA6. Для применения в сильнокислотных химических средах требуется ПТФЭ, ПВДФ или полипропилен.
• Оптическая прозрачность: PA6 в лучшем случае полукристаллический и полупрозрачный — он не может достичь оптической прозрачности аморфных материалов, таких как поликарбонат или ПММА.
• Высокая точность во влажной среде: Для деталей, требующих допусков на размеры менее ±0,1 мм, которые подвергаются циклическому воздействию влаги, гигроскопическое набухание PA6 обычно дисквалифицируется. POM (ацеталь) или PBT являются распространенными альтернативами.
• Имплантируемые медицинские устройства длительного действия: PA6 не является биосовместимым для имплантируемых изделий из-за гидролитического разложения и потенциального выщелачивания мономера.
