Что означает PA6? Объяснение полиамида 6

Что означает PA6?

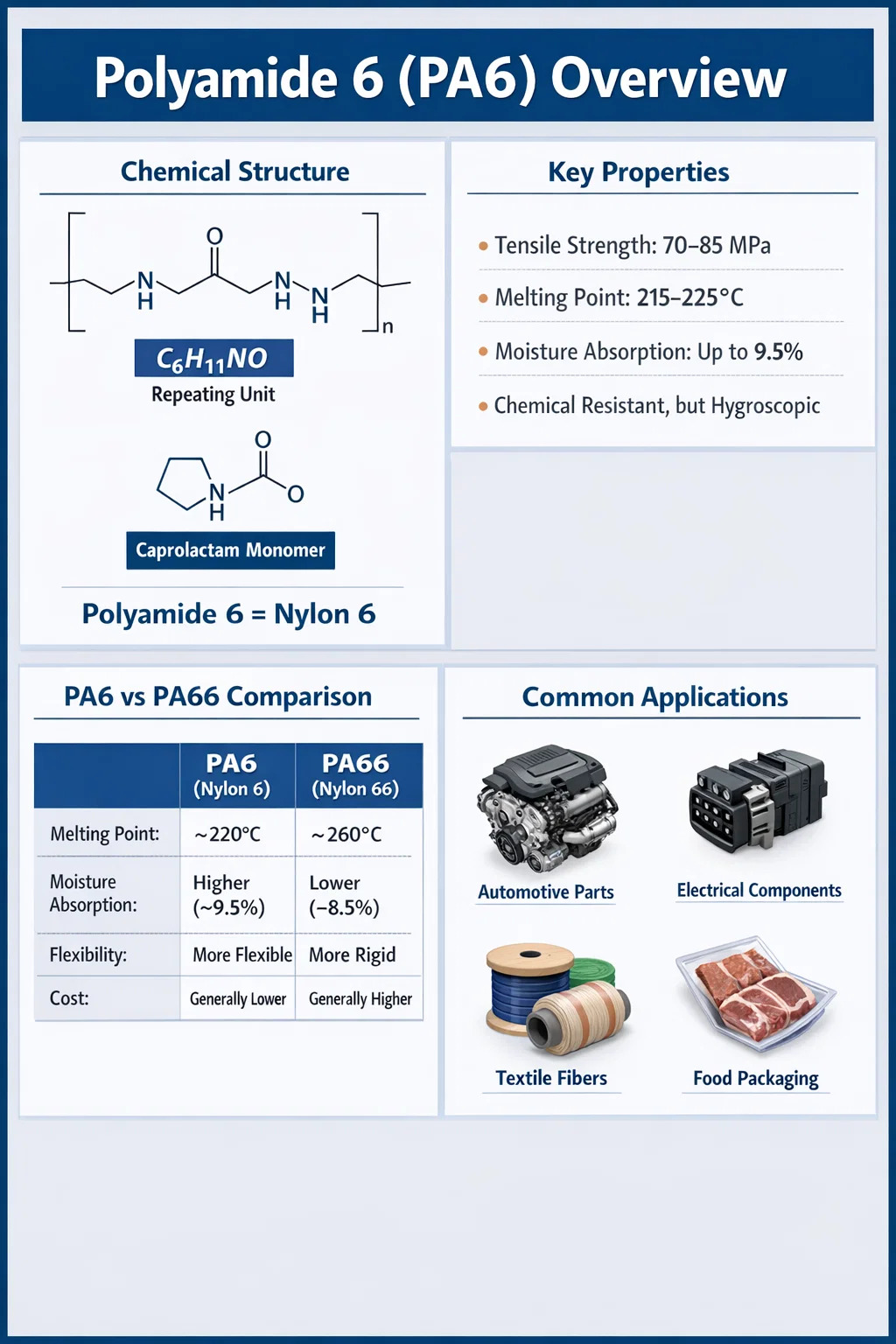

PA6 означает Полиамид 6 , полукристаллический термопластичный полимер, получаемый полимеризацией капролактама с раскрытием цикла. Он принадлежит к более широкому семейству нейлонов и является одним из наиболее широко используемых инженерных пластиков в мире. «6» относится к шести атомам углерода в повторяющейся мономерной единице, полученной из капролактама (C₆H₁₁NO). PA6 также часто называют нейлоном 6, и оба термина описывают один и тот же базовый материал.

В промышленности и технике PA6 и полиамид 6 используются взаимозаменяемо. Вы найдете его с маркировкой PA6 в технических характеристиках, как Nylon 6 в списках коммерческих продуктов, а иногда и как поликапролактам в научной литературе. Независимо от названия, все эти названия относятся к одной и той же структуре основной цепи полимера, определяемой повторяющимися амидными связями (-CO-NH-) вдоль полимерной цепи.

Во всем мире Полиамид 6 является одним из наиболее потребляемых технических термопластов. Годовой объем производства превышает 4 миллиона метрических тонн Этот материал является неотъемлемой частью различных отраслей промышленности: от автомобилестроения и электроники до текстиля и упаковки пищевых продуктов. Понимание того, что означает PA6, — это только отправная точка: его химический состав, характеристики производительности и поведение при обработке определяют, почему он стал настолько коммерчески доминирующим.

Химия полиамида 6

Полиамид 6 синтезируется путем гидролитической полимеризации с раскрытием цикла ε-капролактама, циклического амида. Этот процесс принципиально отличается от полиамида 66 (ПА66), который получают путем конденсационной полимеризации двух отдельных мономеров — гексаметилендиамина и адипиновой кислоты. Одномономерное происхождение PA6 придает ему более однородную и немного более гибкую структуру цепи по сравнению с PA66.

Амидная группа (-CONH-), повторяющаяся вдоль основной цепи PA6, отвечает за многие его ключевые характеристики, в том числе:

• Прочная межмолекулярная водородная связь, обеспечивающая механическую жесткость и высокую температуру плавления.
• Сродство к молекулам воды, приводящее к поглощению влаги (гигроскопичности), что влияет на стабильность размеров.
• Химическая стойкость к маслам, жирам, топливу и большинству органических растворителей.
• Восприимчивость к сильным кислотам и основаниям, которые могут гидролизовать амидную связь.

Степень кристалличности Полиамида 6 обычно колеблется от от 35% до 45% , в зависимости от условий обработки. Более высокая кристалличность коррелирует с большей жесткостью, прочностью и химической стойкостью, а более низкая кристалличность повышает ударную вязкость и гибкость. Этот баланс можно настроить с помощью зародышеобразователей, скорости охлаждения и протоколов отжига во время производства.

Молекулярная масса коммерческих марок ПА6 значительно варьируется. Стандартные марки для литья под давлением обычно имеют среднечисловую молекулярную массу (Mn) в диапазоне от 15 000 до 40 000 г/моль , в то время как варианты для волокон и пленок могут достигать более высоких молекулярных масс для удовлетворения конкретных требований к растяжению и удлинению.

Ключевые физические и механические свойства PA6

Профиль производительности Полиамида 6 делает его одним из самых универсальных доступных инженерных термопластов. В следующей таблице приведены типичные свойства ненаполненного PA6 стандартного сорта в сухом формованном состоянии (DAM):

Одним из свойств, требующих пристального внимания, является поглощение влаги. PA6 поглощает влагу из окружающей среды, и при насыщении (равновесная влажность, или ЭМС) свойства значительно изменяются. Прочность на растяжение может упасть 20–30% , в то время как ударопрочность и удлинение при разрыве улучшаются. Это означает, что детали из PA6, испытанные в кондиционном состоянии (влажные), ведут себя совершенно иначе, чем те же детали, испытанные сразу после формования (в сухом виде). Инженеры должны учитывать это при проектировании конструкций.

Термическое поведение

Полиамид 6 имеет температуру плавления около 220°C, что позволяет ему комфортно находиться в диапазоне среднетемпературных конструкционных пластиков. Его температура теплового отклонения (HDT) под нагрузкой 1,8 МПа составляет примерно 55–65°C для ненаполненных марок, но она резко возрастает при армировании стекловолокном - 30% стеклонаполненный PA6 может достичь HDT 200°C или выше . Это делает усиленный PA6 подходящим для применения под капотом автомобилей, где воздействие тепла является повседневной реальностью.

PA6 против PA66: чем они отличаются и когда выбирать каждый

Полиамид 6 и Полиамид 66 — две наиболее коммерчески важные марки нейлона, и их часто сравнивают. Хотя они принадлежат к одному химическому семейству, их различия имеют значение в реальных приложениях.

Для большинства применений общего назначения — потребительских товаров, неконструкционных корпусов, текстильных волокон — PA6 является предпочтительным выбором из-за его более низкой стоимости, лучшей текучести при литье под давлением и превосходной эстетики поверхности. Для требовательных автомобильных или промышленных применений, требующих длительного воздействия температур выше 150°C, PA66 имеет преимущество. Однако благодаря пакетам стабилизаторов и усилению стекла PA6 может быть спроектирован таким образом, чтобы устранить большую часть этого разрыва в производительности.

Распространенные марки и составы полиамида 6

Необработанный незаполненный PA6 — это всего лишь базовый уровень. Коммерческий рынок включает в себя десятки модифицированных марок, разработанных для конкретных целей. Основные категории:

Армированный стекловолокном PA6

Добавление стекловолокна в дозах 15, 30 или 50% по массе превращает ПА6 в конструкционный материал. Марка PA6 с 30% стеклонаполнением обычно обеспечивает прочность на разрыв 160–180 МПа и модуль упругости при изгибе 8 000–10 000 МПа, что примерно в три-четыре раза превышает жесткость ненаполненной базовой смолы. Этот усиленный вариант является стандартным выбором для конструктивных кронштейнов, крышек двигателя, корпусов электрооборудования и несущих зажимов в автомобильных узлах.

Огнестойкий PA6

Для электрического и электронного применения огнестойкие (FR) сорта полиамида 6 включают безгалогенные или галогенированные добавки для достижения рейтинга UL 94 V-0 при заданной толщине стенок, часто всего 0,4 мм. Эти марки имеют решающее значение для корпусов автоматических выключателей, оснований реле, корпусов разъемов и других компонентов, где риск воспламенения должен быть сведен к минимуму в соответствии со стандартами IEC 60695 и UL.

Ударно-модифицированный PA6

Упрочнение резины с помощью эластомерных модификаторов, таких как EPDM или полиолефины с привитым малеиновым ангидридом, существенно улучшает ударопрочность при низких температурах. Сверхпрочные марки PA6 могут достигать значений ударной вязкости по Шарпи 50–80 кДж/м² по сравнению с 5–8 кДж/м² стандартных марок. Эти составы используются в спортивных товарах, корпусах инструментов и компонентах автомобильных бамперов.

Термостабилизированный PA6

Стандартный PA6 подвергается термоокислительной деградации при температуре выше 100°C при длительном воздействии. Термостабилизированные марки содержат системы стабилизаторов на основе меди или затрудненных аминов для продления непрерывного срока службы при температурах 120–130°C. Это актуально для воздухозаборных коллекторов, компонентов системы охлаждения и других деталей вблизи тепловыделяющих автомобильных подсистем.

Марки с минеральным наполнением и углеродным волокном

Минеральные наполнители, такие как тальк или волластонит, добавляются для улучшения стабильности размеров, жесткости и твердости поверхности при меньших затратах по сравнению со стекловолокном. Усиленный углеродным волокном PA6 обеспечивает исключительную удельную жесткость и все чаще используется в легких конструкциях в аэрокосмической отрасли и высокопроизводительном спортивном оборудовании, хотя затраты на материалы существенно выше.

Как обрабатывается PA6: методы производства

Полиамид 6 совместим с широким спектром методов обработки полимеров, что в значительной степени способствует его коммерческой универсальности. Выбор метода обработки зависит от предполагаемой геометрии изделия и требований конечного использования.

Литье под давлением

Литье под давлением является доминирующим методом обработки PA6 в машиностроении. Типичные температуры плавления варьируются от от 240°С до 280°С , при температуре формы 60–100 ° C, используемой для контроля кристалличности и качества поверхности. Предварительная сушка имеет важное значение: гранулы PA6 должны быть высушены до содержания влаги ниже 0,2% перед обработкой, чтобы предотвратить гидролитическую деградацию во время формования, которая приводит к потере молекулярной массы, дефектам поверхности (расплывчатости, полосам) и снижению механических свойств. Стандартной практикой является сушка при температуре 80°C в течение 4–6 часов в осушающей сушилке.

Экструзия

PA6 широко экструдируется в профили, трубы, стержни, пленки и листы. Пленочный PA6 широко используется в упаковке пищевых продуктов в качестве барьерного слоя благодаря своим превосходным свойствам непроницаемости для кислорода и ароматов. Соэкструдированные многослойные пленки, сочетающие PA6 со слоями полиэтилена или полипропилена, представляют собой упаковочные решения, сочетающие в себе гибкость, барьерные характеристики и термосвариваемость. Пленка PA6 обеспечивает скорость передачи кислорода ниже 30 куб.см·мил/100 дюйм²·день в сухих условиях.

Прядение расплава для производства волокна

Текстильная промышленность использует волокна PA6, полученные методом прядения из расплава (волокна нейлона 6), для производства чулочно-носочных изделий, спортивной одежды, купальных костюмов, ковров и промышленных тканей. Процесс прядения из расплава включает экструдирование расплавленного PA6 через фильеры с последующей вытяжкой и текстурированием для достижения целевых значений прочности и удлинения. Коммерческая филаментная пряжа PA6 обычно демонстрирует прочность в диапазоне 4–7 г/денье , что делает их прочными, устойчивыми к истиранию и устойчивыми к повторяющимся механическим воздействиям.

Выдувное и ротационное формование

Специализированные марки PA6 для выдувного формования используются для производства топливопроводов, резервуаров для жидкости и полых автомобильных компонентов, где требуется сочетание химической стойкости и механической целостности. Ротационное формование порошком ПА6 применяется в промышленных контейнерах и специальных корпусах, хотя это менее распространено, чем для марок полиэтилена.

Основные применения PA6 в различных отраслях

Область применения Полиамида 6 исключительно широка. Ниже приведены основные отрасли промышленности и конкретные области конечного использования, где PA6 является стандартным или предпочтительным материалом.

Автомобильная промышленность

Автомобильный сектор является крупнейшим потребителем ПА6 инженерного класса, на его долю приходится примерно 35–40% общего потребления инженерного пластика PA6. Ключевые автомобильные компоненты, изготовленные из армированного стекловолокном или термостабилизированного PA6, включают:

• Впускные коллекторы и резонаторы
• Крышки двигателя и масляные поддоны (на некоторых платформах)
• Корпуса системы охлаждения и корпуса термостатов
• Кронштейны педалей и направляющие тросов
• Соединители топливопроводов и трубопроводы для жидкости
• Конструктивные фиксаторы, втулки крепежа и механизмы дверных ручек

Переход автомобильной промышленности к конструкции легких транспортных средств (для повышения топливной эффективности и сокращения выбросов CO₂) продолжает стимулировать замену металлических компонентов на армированный стекловолокном PA6 — тенденцию, которую обычно называют «заменой металла». Типичный современный автомобиль содержит от 15 и 25 кг полиамидных материалов, причем большую часть составляют PA6 и PA66.

Электрические и электронные приложения (E&E)

FR-класс и PA6 общего назначения широко используются в электрических компонентах из-за сочетания механической прочности, стабильности размеров и электроизоляционных свойств. Поверхностное сопротивление ПА6 превышает 10¹³ Ом , а его диэлектрическая прочность обычно составляет 14–16 кВ/мм, что делает его хорошо подходящим для корпусов разъемов, корпусов реле, оснований автоматических выключателей, клеммных блоков и сердечников двигателей.

Применение текстиля и волокон

По объему волокно на самом деле является крупнейшим применением полиамида 6 в мире, потребляя примерно 60–65% от общего объема производства ПА6. Волокна нейлона 6 используются в чулочно-носочных изделиях, нижнем белье, спортивной одежде, обивочных тканях и коврах. Выдающаяся стойкость к истиранию и эластичное восстановление волокна PA6 делают его особенно ценным в производстве волокон для лицевой стороны ковров, где оно конкурирует с PA66 и полиэстером.

Пищевая упаковка

Пленка PA6 является ключевым материалом в гибкой упаковке пищевых продуктов, особенно для мяса, сыра и обработанных пищевых продуктов, упакованных в вакуум. Его превосходные барьерные свойства по сравнению с полиолефинами предотвращают проникновение кислорода, что приводит к окислительной порче, что значительно продлевает срок хранения. Упаковочные пленки на основе PA6 также обладают превосходной стойкостью к проколу и выдерживают пастеризацию и автоклавную обработку при температуре до 121°C.

Промышленные и потребительские товары

PA6 широко используется в корпусах электроинструментов, спортивном оборудовании (лыжные крепления, альпинистское оборудование, компоненты велосипедов), компонентах промышленных конвейеров, шестернях и втулках, стяжках и системах управления кабелями, а также пневматических фитингах. Сочетание прочности, износостойкости и обрабатываемости делает его практичным выбором как для деталей массового производства, отлитых под давлением, так и для обработанных полуфабрикатов.

Понимание чувствительности полиамида 6 к влаге

Управление влажностью является одним из наиболее практически важных аспектов работы с PA6, и оно влияет как на производительность обработки, так и на качество конечного использования. PA6 гигроскопичен — он поглощает воду из окружающей среды до тех пор, пока не достигнет равновесия с окружающей относительной влажностью.

При относительной влажности 50 % и температуре 23 °C (типичное кондиционное состояние согласно ISO 1110) PA6 поглощает примерно 2,5–3,0% влаги по весу . При полном насыщении (погружении в воду) оно возрастает примерно до 9–10%. Эти уровни влажности напрямую влияют на:

• Стабильность размеров: PA6 демонстрирует изменение размеров (набухание) по мере увеличения содержания влаги с линейным расширением примерно 0,7–1,0% на процент поглощенной влаги. Для точно подогнанных компонентов это необходимо учитывать при допусках.
• Предел прочности и модуль: Оба значения уменьшаются по мере поглощения влаги, поскольку вода действует как пластификатор, разрушая межмолекулярные водородные связи.
• Ударопрочность: Улучшается по мере увеличения содержания влаги за счет повышения пластичности. Кондиционированный PA6 значительно прочнее, чем DAM PA6, при испытаниях на удар при низкой температуре.
• Качество обработки: Влажные гранулы, обработанные без надлежащей сушки, позволяют получить детали с поверхностными дефектами, пустотами, пониженной молекулярной массой и ухудшенными механическими свойствами.

Инженеры, определяющие PA6 для конструкционных применений, всегда должны ссылаться на кондиционные механические данные (при ожидаемом рабочем содержании влаги), а не на значения, полученные в сухом виде, чтобы избежать переоценки эксплуатационных характеристик.

Устойчивое развитие и переработка PA6

Экологичность становится все более важным аспектом выбора материала, и Полиамид 6 имеет более благоприятный профиль после окончания срока службы, чем многие другие конструкционные пластики. PA6 можно подвергнуть механической переработке — переплавить и переработать в новые детали — с некоторым ухудшением молекулярной массы и свойств, особенно после нескольких циклов обработки. Промышленные отходы и бывшие в употреблении PA6 из ковровых волокон, рыболовных сетей и текстильных отходов собираются и перерабатываются в больших масштабах в рамках нескольких программ по всему миру.

Химическая переработка особенно выгодна для PA6 по сравнению с PA66. Поскольку PA6 производится из одного мономера (капролактама), его можно деполимеризовать обратно в чистый капролактам посредством гидролиза или гликолиза, а восстановленный мономер затем можно повторно полимеризовать в PA6 первичного качества. Этот путь переработки по замкнутому циклу уже коммерчески работает — компании, в том числе Aquafil, производят Econyl, регенерированное волокно PA6, изготовленное из бытовых отходов, таких как выброшенные рыболовные сети и ковровые волокна, со значительно меньшим углеродным следом, чем при первичном производстве.

Оценки жизненного цикла показывают, что для производства 1 кг первичного PA6 требуется примерно 120–130 МДж энергии и генерирует около 6–8 кг выбросов в эквиваленте CO₂. Переработанный PA6 снижает эти показатели на 50–80% в зависимости от маршрута переработки, что делает его одним из наиболее поддающихся вторичной переработке инженерных полимеров с химической точки зрения.

Капролактам на биологической основе, полученный из растительного сырья, также находится в стадии активной разработки как способ снижения зависимости производства PA6 от ископаемого топлива, хотя коммерческие масштабы на данный момент остаются ограниченными.

Ограничения и конструктивные соображения для PA6

Хотя Полиамид 6 предлагает привлекательное сочетание свойств, он не универсально подходит для любого применения. Проектировщики и инженеры должны знать о следующих ограничениях:

• Изменение размеров под воздействием влаги: Как уже говорилось, гигроскопическое набухание ограничивает использование в сборках с жесткими допусками, подвергающихся воздействию различной влажности или прямому погружению в воду без надлежащей компенсации при проектировании.
• УФ-деградация: Немодифицированный PA6 разлагается под длительным воздействием ультрафиолета, что приводит к мелению поверхности, охрупчиванию и изменению цвета. Для наружного применения требуются марки, устойчивые к УФ-излучению, или защитные покрытия.
• Чувствительность к кислотам и сильным основаниям: PA6 подвергается воздействию концентрированных минеральных кислот (HCl, H₂SO₄) и сильных щелочей, которые гидролизуют амидную связь и вызывают разрыв цепи. Применение таких химикатов требует альтернативных материалов.
• Ползучесть при длительной нагрузке: Как и все полукристаллические термопласты, ПА6 демонстрирует ползучесть (медленную деформацию при постоянной нагрузке), которую необходимо учитывать при длительном применении в конструкциях, особенно при повышенных температурах или в кондиционированных состояниях.
• Усадка и коробление: ПА6 имеет относительно высокую усадку в форме (0,6–1,8% для ненаполненных марок и 0,3–0,7% анизотропно для марок со стеклонаполнителем), что требует тщательного проектирования формы и контроля параметров обработки для минимизации коробления плоских или асимметричных деталей.

Для применений, где эти ограничения являются препятствием, альтернативы включают PA12 (более низкое поглощение влаги), POM (лучшая стабильность размеров), PPS (превосходная химическая и термическая стойкость) или PEEK (экстремальная производительность, но значительно более высокая стоимость).
