Полиамид 6 кристаллический или аморфный? Объяснение структуры PA6

Полиамид 6 является полукристаллическим — не полностью кристаллическим и не полностью аморфным.

Полиамид 6 (ПА6), широко известный как Нейлон 6 или поликапролактам, представляет собой полукристаллический термопластичный полимер . Это означает, что он одновременно содержит как кристаллические домены — области, где молекулярные цепи расположены упорядоченно, повторяясь, — так и аморфные домены, где упаковка цепей остается неупорядоченной. Он не является ни полностью кристаллическим, как простой кристалл соли, ни полностью аморфным, как обычное стекло.

Эта двухфазная микроструктура является фундаментальной причиной Полиамид 6 выполняет то, что делает. Кристаллическая фракция придает ему прочность и жесткость, а аморфная фракция обеспечивает гибкость, ударопрочность и способность поглощать небольшие молекулы, такие как вода. Понимание баланса между этими двумя этапами важно для любого, кто проектирует детали, выбирает материалы или обрабатывает PA6 в промышленном или инженерном контексте.

Распространенным заблуждением является то, что PA6 является либо «кристаллическим», либо «аморфным» в зависимости от того, как он обрабатывается. В действительности, пропорция каждой фазы меняется в зависимости от условий обработки, термической истории и содержания влаги, но обе фазы всегда присутствуют в некоторой степени в твердом полиамиде 6. PA6, охлажденный закалкой, может иметь индекс кристалличности всего несколько процентов, в то время как медленно охлажденный или отожженный материал может достигать около 35%. Ни одна из крайностей не приводит к образованию материала, который представляет собой одну или другую фазу.

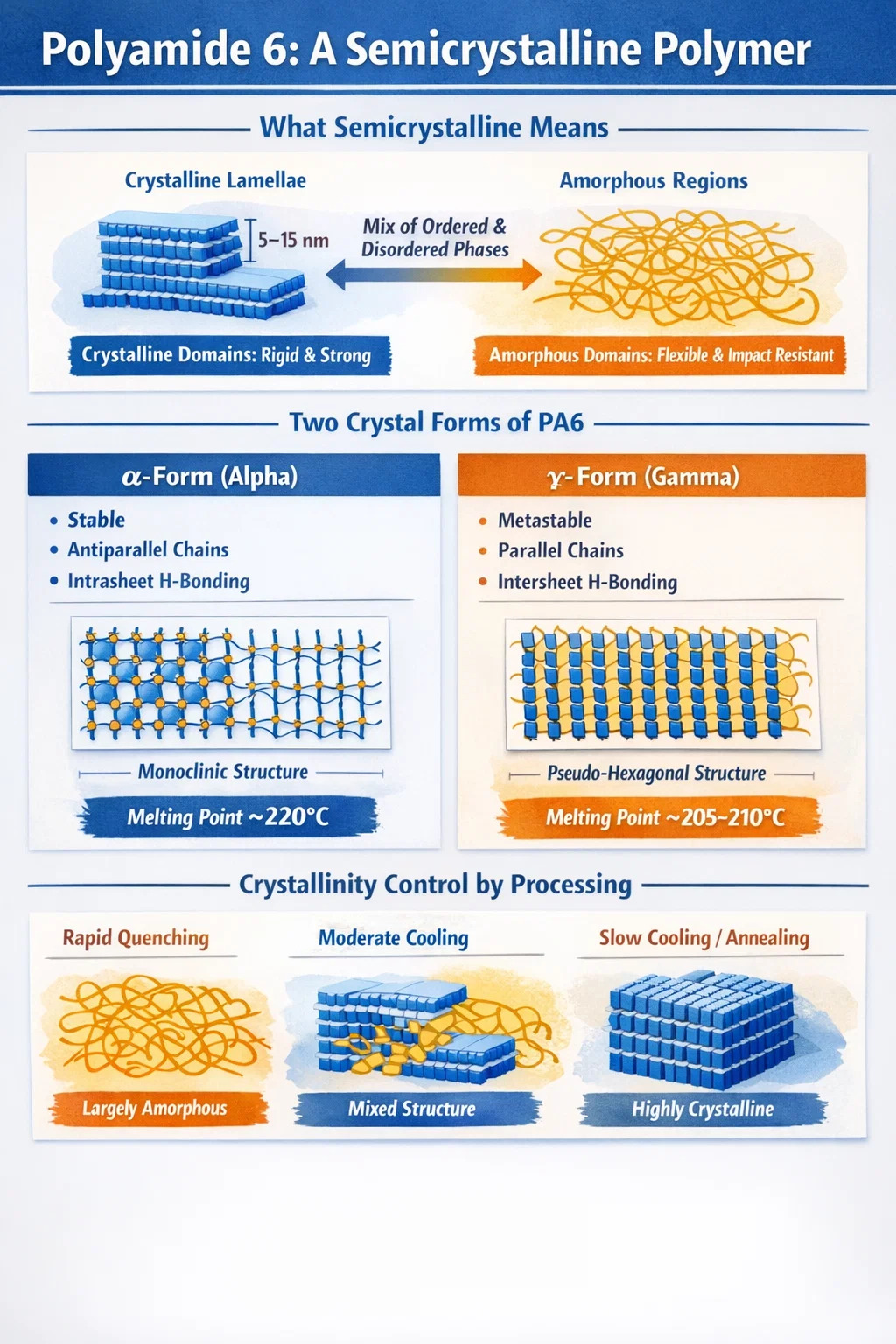

Что на самом деле означает полукристаллический в контексте PA6

Когда ученые-полимерщики описывают материал как полукристаллический, они имеют в виду специфическую микроструктуру нанометрового масштаба. В твердом состоянии Полиамид 6 организован в стопки кристаллических ламелей — тонких пластинчатых упорядоченных областей толщиной примерно от 5 до 15 нм, — разделенных аморфными промежуточными областями. Эти пластинчатые стопки образуют более крупные сферические сверхструктуры, называемые сферолитами, которые можно наблюдать под микроскопом в поляризованном свете и которые характерны для полукристаллизованных из расплава полукристаллических полимеров.

Движущей силой кристаллизации ПА6 является образование межмолекулярных водородных связей между амидными группами (–CO–NH–) вдоль соседних полимерных цепей. Эти связи, более сильные, чем взаимодействия Ван-дер-Ваальса, но более слабые, чем ковалентные связи, соединяют цепи в параллельные структуры и создают энергетическое преимущество, которое делает кристаллизацию термодинамически выгодной. Однако длинные запутанные цепи не могут полностью реорганизоваться во время затвердевания. Значительная часть всегда остается в неупорядоченных конфигурациях, образуя аморфную фазу.

Разница в плотности между двумя фазами отражает их структурное различие: кристаллическая фаза ПА6 имеет плотность около 1,24 г/см³, а аморфная фаза имеет плотность около 1,08 г/см³. — разрыв примерно 15%. Таким образом, измерение объемной плотности образца ПА6 является одним из косвенных методов, используемых для оценки степени его кристалличности, хотя в лабораторной практике стандартными являются более точные методы, такие как дифференциальная сканирующая калориметрия (ДСК) и широкоугольное рентгеновское рассеяние (WAXS).

Важно отметить, что не все аморфные области в PA6 идентичны. Исследователи различают подвижную аморфную фракцию (MAF) — цепи, которые могут подвергаться совместному сегментарному движению выше температуры стеклования — и жесткую аморфную фракцию (RAF). RAF состоит из сегментов цепи, которые геометрически ограничены из-за их близости к поверхностям кристаллических пластинок, что придает им ограниченную подвижность даже при температуре выше температуры стеклования в объеме. Наличие существенного RAF в PA6 означает, что простые двухфазные модели существенно недооценивают структурную сложность материала.

Две основные кристаллические формы полиамида 6: альфа и гамма.

Полиамид 6 не кристаллизуется в единую уникальную кристаллическую структуру. Он демонстрирует кристаллический полиморфизм, то есть может образовывать различные кристаллические структуры, называемые полиморфами, в зависимости от способа обработки. Двумя первичными полиморфами являются форма альфа (α) и форма гамма (γ), каждая из которых имеет различное расположение атомов и механические последствия.

Альфа (α) Кристаллическая Форма

Альфа-форма представляет собой термодинамически стабильную полиморфную модификацию полиамида 6. Она имеет моноклинную элементарную ячейку, в которой соседние полимерные цепи расположены антипараллельно друг другу. Водородная связь в α-форме возникает преимущественно внутри плоских листов — так называемая внутрилистная водородная связь — образуя хорошо организованную, энергетически выгодную структуру. Альфа-форма плавится примерно при 220°C, и ей предпочтительнее, когда PA6 кристаллизуется в условиях медленного охлаждения (обычно при скорости охлаждения ниже примерно 8°C в секунду) или после отжига при температуре выше 150°C. Его более высокая степень структурного порядка соответствует более высокому модулю Юнга по сравнению с γ-формой.

Гамма (γ) Кристаллическая форма

γ-форма, иногда описываемая как псевдогексагональная или мезофазная, представляет собой метастабильный полиморф, который преобладает, когда PA6 обрабатывается при более высоких скоростях охлаждения (примерно от 8°C/с до 100°C/с), например, во время формования волокон из расплава или литья под давлением в холодных формах. В γ-форме цепи идут параллельно, а не антипараллельно, а водородная связь по своей природе является межлистной — возникает между соседними листами, связанными водородными связями. γ-форма кинетически улавливается и может превращаться в α-форму при отжиге или воздействии горячей воды. В нанокомпозитах ПА6/глина γ-форма также всегда предпочтительна из-за зародышеобразующего влияния пластинок глины.

Что означает этот полиморфизм на практике

Для инженеров и переработчиков кристаллический полиморфизм PA6 не является абстрактной академической концепцией. Формованная деталь из PA6, изготовленная с помощью холодной формы и быстрого цикла, будет содержать преимущественно кристаллы γ-формы, тогда как та же смола, отформованная с помощью горячей формы и медленного охлаждения, будет содержать больше кристаллов α-формы. Результирующие механические свойства — жесткость, усталостная прочность, стабильность размеров — будут заметно различаться между этими двумя деталями, даже если они изготовлены из одного и того же сорта полиамида 6. Поэтому контроль скорости охлаждения и температуры пресс-формы является одним из основных инструментов настройки микроструктуры готовых деталей из PA6.

Типичный диапазон кристалличности PA6 и почему он относительно низкий

Одним из аспектов микроструктуры Полиамида 6, который удивляет многих инженеров, является то, насколько низка его кристалличность по сравнению с более простыми кристаллизующимися полимерами, такими как полиэтилен. Кристаллизованный из расплава PA6 обычно достигает индекс кристалличности 35% или ниже , в зависимости от условий обработки и термической истории. Это означает, что даже при самых благоприятных условиях медленного охлаждения большая часть материала по объему остается аморфной.

Причина такой удивительно низкой кристалличности кроется в цепочечной топологии ПА6 в затвердевшем расплаве. В отличие от полиэтилена, который имеет относительно простые, гибкие цепи, способные к эффективному повторному сворачиванию соседних цепей, цепи PA6 характеризуются прочными межцепочечными водородными связями, которые препятствуют кооперативным движениям цепей, необходимым для эффективной кристаллизации. Кроме того, длинные запутанные полимерные цепи не могут быстро реорганизоваться из своей случайной конфигурации клубков в расплаве. Широко принятая структурная модель полиамидов, кристаллизованных из расплава, описывает цепи как образующие многочисленные длинные несмежные петли повторного входа вместе с межкристаллическими связующими цепями, соединяющими различные кристаллические ламели. Эта неупорядоченная петлевая структура естественным образом создает толстый аморфный слой между кристаллическими пластинками — в PA6 аморфный промежуточный слой обычно примерно в два раза превышает толщину самих кристаллических пластинок.

Для сравнения, кристалличность монокристаллов PA6, выращенных из раствора, где у цепей гораздо больше времени и свободы для реорганизации, может быть намного выше, но это не характерно для коммерческого PA6 ни в одном практическом сценарии обработки. Настоящий ПА6, полученный литьем под давлением, экструдированный или формованный из волокна, всегда содержит значительную аморфную фракцию.

Закалочное охлаждение PA6 — например, быстрое погружение только что расплавленного образца в ледяную воду — может привести к получению материала с чрезвычайно низкой кристалличностью, приближающейся к почти полностью аморфному состоянию. Этот закаленный ПА6 впоследствии может подвергаться холодной кристаллизации при повторном нагревании выше температуры стеклования примерно 50–55°C, превращаясь из преимущественно аморфного в полукристаллический. Такое поведение легко наблюдать в экспериментах по ДСК, где экзотерма холодной кристаллизации появляется во время нагревания охлажденного закалкой PA6.

Как условия обработки контролируют кристаллическую структуру полиамида 6

Поскольку Полиамид 6 является полукристаллическим с чувствительной и изменчивой микроструктурой, условия его обработки во многом определяют свойства конечного изделия. Это один из наиболее практически важных аспектов работы с ПА6 как конструкционным материалом.

Скорость охлаждения

Скорость охлаждения является доминирующей переменной, контролирующей как степень кристалличности, так и распределение полиморфов в ПА6, полученном литьем под давлением и экструдированном. При скорости охлаждения ниже примерно 8°C в секунду α-форма является доминирующей кристаллической фазой. Между примерно 8°C/с и 100°C/с преобладает γ-форма. При очень высоких скоростях охлаждения, например, при быстрой закалке, кристаллизация в значительной степени подавляется и получается преимущественно аморфный ПА6. При практическом литье под давлением внешняя оболочка отлитой детали (которая быстрее всего остывает у стенок холодной формы) обычно содержит больше γ-формы или аморфного материала, в то время как сердцевина (которая охлаждается медленнее) содержит больше кристаллов α-формы. Это создает градиент морфологии ядра кожи по поперечному сечению детали.

Температура пресс-формы

Температура формы оказывает прямое влияние на кристалличность. Более высокие температуры формы (для PA6 обычно 60–100°C) замедляют охлаждение поверхности детали относительно ее сердцевины, способствуют повышению общей кристалличности и способствуют развитию кристаллов α-формы. Более низкие температуры формы уменьшают кристалличность, но могут упростить извлечение из формы. Одним из практических последствий является то, что детали из PA6 с более высокой кристалличностью демонстрируют лучшую стабильность размеров при эксплуатации (поскольку вторичная кристаллизация, возникающая после формования, снижается), но может потребоваться более длительное время цикла, чтобы обеспечить адекватную кристаллизацию перед выталкиванием.

Отжиг

Отжиг деталей полиамида 6 — выдержка их при температуре ниже точки плавления, обычно 140–180°C, — способствует превращению кристаллов γ-формы в более стабильную α-форму и увеличивает общую степень кристалличности за счет вторичной кристаллизации. Отжиг также имеет тенденцию утолщать существующие кристаллические ламели и уменьшать внутренние напряжения. Инженеры часто отжигают компоненты из PA6, предназначенные для эксплуатации при высоких температурах или для применений, где стабильность размеров с течением времени имеет решающее значение.

Содержание влаги во время обработки

Вода играет двойную роль в обработке PA6. Во время обработки расплава влага действует как пластификатор, который снижает вязкость расплава и — при высоких уровнях — может вызвать гидролитическую деградацию длины цепи. В твердом состоянии абсорбированная вода разрушает межцепные водородные связи в аморфной фазе, пластифицируя эти области, снижая прочность на разрыв и жесткость, а также снижая эффективную температуру стеклования. Кристаллическая фаза практически непроницаема для воды — поглощение влаги происходит полностью за счет аморфных участков структуры ПА6. Вот почему более кристаллические сорта PA6 поглощают меньше воды и демонстрируют лучшую стабильность размеров во влажных условиях, чем менее кристаллические сорта.

Ключевые термические свойства, связанные с полукристаллической природой PA6

Полукристаллическая микроструктура Полиамида 6 напрямую отвечает за некоторые из его наиболее важных тепловых характеристик, которые резко отличают его как от полностью аморфных полимеров, так и от чисто кристаллических материалов.

• Температура плавления: Поскольку PA6 имеет кристаллические домены, он имеет истинную температуру плавления — примерно 220°C для α-формы. Полностью аморфные полимеры не плавятся; они только постепенно смягчаются. Резкий переход ПА6 при плавлении является определяющей характеристикой полукристаллического материала и именно поэтому ПА6 можно перерабатывать в расплаве при четко определенных температурах.
• Температура стеклования (Tg): Аморфная фаза ПА6 подвергается стеклованию примерно при 50–55°С в сухом состоянии. Ниже этой температуры аморфные цепочки застывают в стеклообразном состоянии; выше него они становятся эластичными. Tg значительно падает в присутствии поглощенной влаги — примерно до 0°C или ниже при полном насыщении — поскольку вода пластифицирует аморфные домены.
• Температура теплового отклонения (HDT): PA6 сохраняет значительную жесткость почти до точки плавления, поскольку кристаллическая фаза действует как физическая сетка выше Tg. Это контрастирует с полностью аморфными полимерами, которые быстро теряют жесткость при температуре выше Tg. HDT неармированного PA6 при стандартных условиях испытаний обычно находится в диапазоне 55–65°C; при армировании стекловолокном она повышается до 200°C и выше.
• Переход Брилла: PA6 также претерпевает твердофазный переход, называемый переходом Брилла, примерно при 160 ° C в неограниченном материале. Выше этой температуры моноклинный кристалл α-формы переходит в фазу более высокой симметрии с более неупорядоченной водородной связью. Этот переход имеет последствия для окна обработки и термического поведения PA6 при повышенных рабочих температурах.

Как полукристаллическая структура определяет механические характеристики PA6

Механическое поведение Полиамида 6 является прямым следствием его двухфазной полукристаллической микроструктуры. Понимание этой связи помогает объяснить как ее сильные стороны, так и ограничения в инженерных приложениях.

Кристаллические ламели служат физическими связями или армирующими доменами, которые обеспечивают жесткость и прочность. Аморфные цепи между пластинками и вокруг них, особенно межкристаллические связующие цепи, проходящие между соседними пластинками, несут напряжение во время деформации и способствуют повышению ударной вязкости и пластичности. Эта архитектура отвечает за характерное поведение двойного выхода, наблюдаемое при испытании PA6 на растяжение при комнатной температуре: начальный выход при низких деформациях (примерно 5–10%), связанный с деформацией аморфных доменов, за которым следует второй выход при более высоких деформациях, связанных с разрушением самих кристаллических ламелей.

Более высокая кристалличность PA6 обычно коррелирует с более высокой жесткостью, более высокой прочностью на разрыв и лучшим сопротивлением ползучести, но за счет снижения ударной прочности и удлинения при разрыве. ПА6 с более низкой кристалличностью — например, ПА6, полученный с быстрым охлаждением — имеет тенденцию быть более жестким и пластичным. Этот компромисс является классической особенностью полукристаллических полимеров и дает разработчикам и переработчикам PA6 значительную свободу в настройке свойств для конкретных применений путем регулирования кристалличности с помощью условий обработки или зародышеобразователей.

По сравнению со своим близким родственником PA66 (нейлоном 6,6), PA6 немного менее кристалличен при эквивалентных условиях обработки. Это дает PA6 несколько более низкую температуру плавления (~220°C по сравнению с ~260°C для PA66), лучшую технологичность при более низких температурах и немного лучшие ударные характеристики, в то время как PA66 обеспечивает немного лучшую термостойкость и жесткость при повышенных температурах. Оба являются полукристаллическими — разница заключается в степени кристалличности и кристаллическом совершенстве, а не в фундаментальной кристаллической/аморфной природе материалов.

Полиамид 6 против аморфных полиамидов: четкое различие

Стоит провести четкое различие между Полиамидом 6 и классом материалов, известных как аморфные полиамиды, поскольку оба они принадлежат к семейству полиамидов, но имеют принципиально разные структуры и свойства.

PA6, как обсуждалось в этой статье, представляет собой полукристаллический полиамид. Напротив, аморфные полиамиды, такие как сополимеры PA 6I/6T (сополимеры гексаметилендиамина с изофталевой и терефталевой кислотами), разработаны так, чтобы полностью предотвратить кристаллизацию за счет включения неправильной молекулярной структуры, обычно посредством сополимеризации с мономерами различной геометрии. Например, изофталевые звенья в PA 6I/6T создают изломы в цепи, которые препятствуют регулярной упаковке и подавляют любой кристаллический порядок, в результате чего получается полностью аморфный материал.

Практические последствия этого различия значительны. Аморфные полиамиды прозрачны (поскольку не существует кристаллических доменов, рассеивающих свет), имеют низкую усадку в форме и превосходную стабильность размеров. Однако им не хватает высокотемпературной жесткости, обеспечиваемой кристалличностью PA6, а температура их эксплуатации ограничивается температурой стеклования, а не температурой плавления. PA6 с его полукристаллической структурой непрозрачен или полупрозрачен, демонстрирует более высокую усадку в форме и имеет четкую температуру плавления, но сохраняет жесткость и прочность значительно выше своей Tg из-за кристаллической фазы.

Это различие имеет значение при выборе материалов. Для применений, требующих оптической прозрачности, жестких допусков на размеры и широкой химической стойкости в средах с умеренными температурами, могут быть предпочтительны аморфные полиамиды. Для применений в области строительства, требующих высокой жесткости, износостойкости и работоспособности при температуре около 200°C, полукристаллический PA6 является более подходящим выбором.

Методы, используемые для измерения кристалличности PA6

Поскольку степень кристалличности Полиамида 6 варьируется в зависимости от истории обработки и напрямую влияет на свойства, ее точное измерение практически важно. Для этой цели обычно используются несколько аналитических методов.

• Дифференциальная сканирующая калориметрия (ДСК): Самый распространенный метод. Теплоту плавления, измеренную при плавлении образца ПА6, сравнивают с теоретической теплотой плавления 100% кристаллического ПА6 (около 241 Дж/г для α-формы). Соотношение дает показатель кристалличности. Сложности возникают из-за того, что PA6 может подвергаться холодной кристаллизации или полиморфным переходам во время сканирования при нагревании ДСК, что требует тщательного анализа.
• Широкоугольное рентгеновское рассеяние (WAXS): Предоставляет прямую структурную информацию о присутствующих кристаллических фазах. Острые дифракционные пики соответствуют кристаллическим рефлексам; широкий ореол соответствует аморфному вкладу. Интегрирование относительных интенсивностей позволяет рассчитать индекс кристалличности и определить содержание фаз α и γ.
• Измерение плотности: Поскольку кристаллический и аморфный PA6 имеют значительно разную плотность (1,24 г/см³ против 1,08 г/см³), измерение плотности образца и применение правила двухфазного смешивания дают оценку кристалличности. Это простой, но менее точный метод, чем DSC или WAXS.
• ИК-Фурье-спектроскопия: Инфракрасные полосы поглощения, связанные с конкретными кристаллическими фазами, позволяют проводить полуколичественный анализ. Для PA6 характеристические полосы поглощения при 974 см⁻¹, 1030 см⁻¹ и 1073 см⁻¹ используются для различения и количественного определения содержания кристаллических фаз α и γ.

Каждый метод имеет свои сильные стороны, ограничения и предположения. Для текущего контроля качества наиболее широко используется ДСК из-за его скорости и доступности. Для детальной структурной характеристики — особенно когда имеют значение относительные пропорции α- и γ-фаз — WAXS в сочетании с ДСК дает наиболее полную картину.

Практические последствия для проектирования, обработки и выбора материалов

Для инженеров и специалистов по подбору материалов понимание того, что Полиамид 6 является полукристаллическим, а не просто называть его «кристаллическим» или «аморфным», имеет прямые и конкретные последствия для того, как компоненты следует проектировать, обрабатывать и использовать.

Во-первых, детали из PA6 продолжают медленно кристаллизоваться после выхода из формы. Эта кристаллизация после формования вызывает изменения размеров (обычно усадку), которые могут повлиять на посадку и функционирование детали. Высокоточные компоненты PA6 часто требуют протоколов контролируемого отжига или кондиционирования для завершения кристаллизации в контролируемой среде перед их сборкой. Без этого шага может произойти смещение размеров при эксплуатации, особенно в первые несколько сотен часов использования при повышенных температурах.

Во-вторых, обработка деталей из PA6 влагой является стандартной практикой перед испытанием механических свойств и перед использованием во многих сферах применения. Свежесформованный сухой ПА6 имеет свойства, заметно отличающиеся от кондиционированного влагой ПА6, поскольку абсорбированная вода пластифицирует аморфную фазу. В опубликованных таблицах свойств для марок PA6 обычно указываются значения как для сухого состояния (DAM), так и для состояния с кондиционированием влаги (обычно 50% относительной влажности), и различия могут быть существенными. Ударная вязкость и удлинение при разрыве увеличиваются по мере поглощения влаги, тогда как прочность на разрыв, жесткость и твердость уменьшаются.

В-третьих, армирование стекловолокном меняет характер кристаллизации PA6. Стеклянные волокна действуют как гетерогенные центры зародышеобразования, которые ускоряют кристаллизацию и сдвигают температуру кристаллизации в сторону более высоких значений. Получающаяся в результате матрица PA6 в стеклонаполненных композитах имеет тенденцию быть более кристаллической и более мелкоструктурированной, чем чистый PA6 при эквивалентных условиях охлаждения, что способствует повышению жесткости и стабильности размеров армированных стекловолокном полиамидов 6.

В-четвертых, выбор между ПА6 и ПА66 для конкретного применения часто сводится к тонким различиям в их полукристаллических структурах. PA66, с его более симметричной цепной структурой и более сильной тенденцией к кристаллизации, имеет немного более высокую кристалличность и температуру плавления примерно на 40°C выше, чем PA6. Это делает PA66 более подходящим для применения при температурах около 200°C и выше. Более низкая температура обработки PA6, лучшее качество поверхности и большая простота обработки (отчасти из-за более низкой скорости кристаллизации и усадки) делают его предпочтительным для многих применений прецизионного литья под давлением и для производства волокна.
